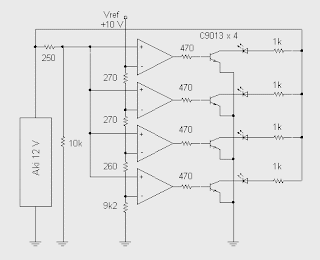

Rangkaian berikut adalah berguna untuk menunjukan level tegangan aki (batere) 12 volt. Level tegangan ditunjukan dengan menyalanya empat buah led. Untuk mempermudah pembacaan maka led disusun dalam larik vertikal. Tiga buah Led teratas dipilih dengan warna hijau sedangkan led yang paling rendah dipilih warna merah. Jika tegangan batere terus menurun (karena pemakaian) maka Led-Led akan mati secara berurutan dari yang teratas sampai yang terbawah. Hingga jika tegangan batere adalah di bawah 11.83 volt maka hanya led warna merah saja yang menyala yang berarti bahwa muatan batere adalah kosong. Led merah inipun akan mati jika tegangan terus turun hingga di bawah 11.5 volt.
Prinsip kerja dari rangkaian ini adalah pembandingan tegangan batere dengan tegangan referensi.
