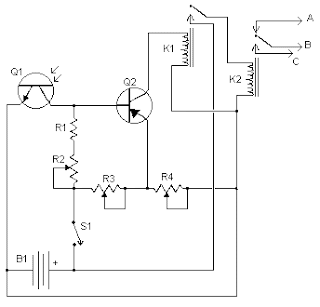

Automatic Headlight Brightness Switch
Switch automatis yang diatur oleh cahaya.
R1 : 5K/1,4W R2,R3,R4 : 5K Pot Q1 : NPN Photo Transistor Q2 : 2N3906 PNP Transistor K1 : Low Current 12V SPST Relay K2 : High Current 12V SPDT Relay S1 : SPST Switch B1 : Baterai
